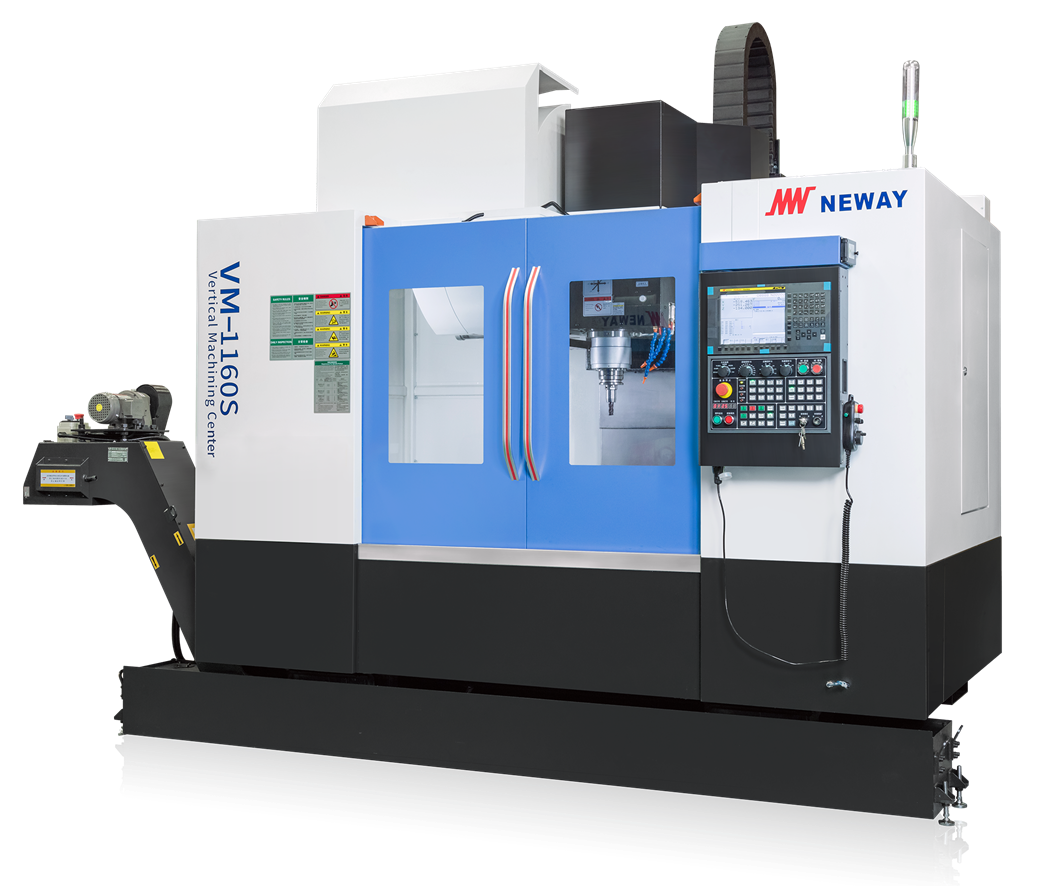

De VM serie van onze Chinese fabricant NEWAY zijn hoge efficiëntie verticale bewerkingscentra met volgende features:

• Gietijzeren solide frame voorzien van Neway's unieke ribconstructie (via eindige-elementen analyse berekend) en een kolom in omgekeerde Y vorm om een hoge stijfheid te bekomen;
• Modulaire ontwikkeling met vele mogelijke optionele accessoires/uitbreidingen maakt het mogelijk de machine op maat van de klant te configureren voor optimale bewerkingscriteria;
• Vanaf de 13xx modellen standaard een ontwerp met 4 geleidingen om vervorming van de slede (door overhang van de tafel) te vermijden.

Highlights van wat standaard aanwezig is op de riemaangedreven modellen van de VM reeks:

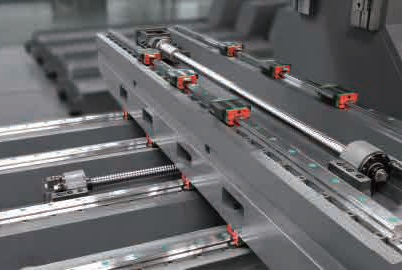

Tafelontwerp met 2 of 4 geleidingen

Door de geleidingsafstand voldoende groot te ontwerpen wordt de ondersteuningsstijfheid van het gegoten frame langdurig gewaarborgd.

Modellen vanaf de VM13xx grootte beschikken over 4 geleidingen in de Y-as om de vervorming van het zadel (door een overhang van de tafel indien slechts 2 geleidingen zouden gebruikt worden) effectief te verminderen. Dit verhoogt niet alleen de stijfheid van het geheel, maar vergroot bovendien het draagvermogen van de tafel.

‍

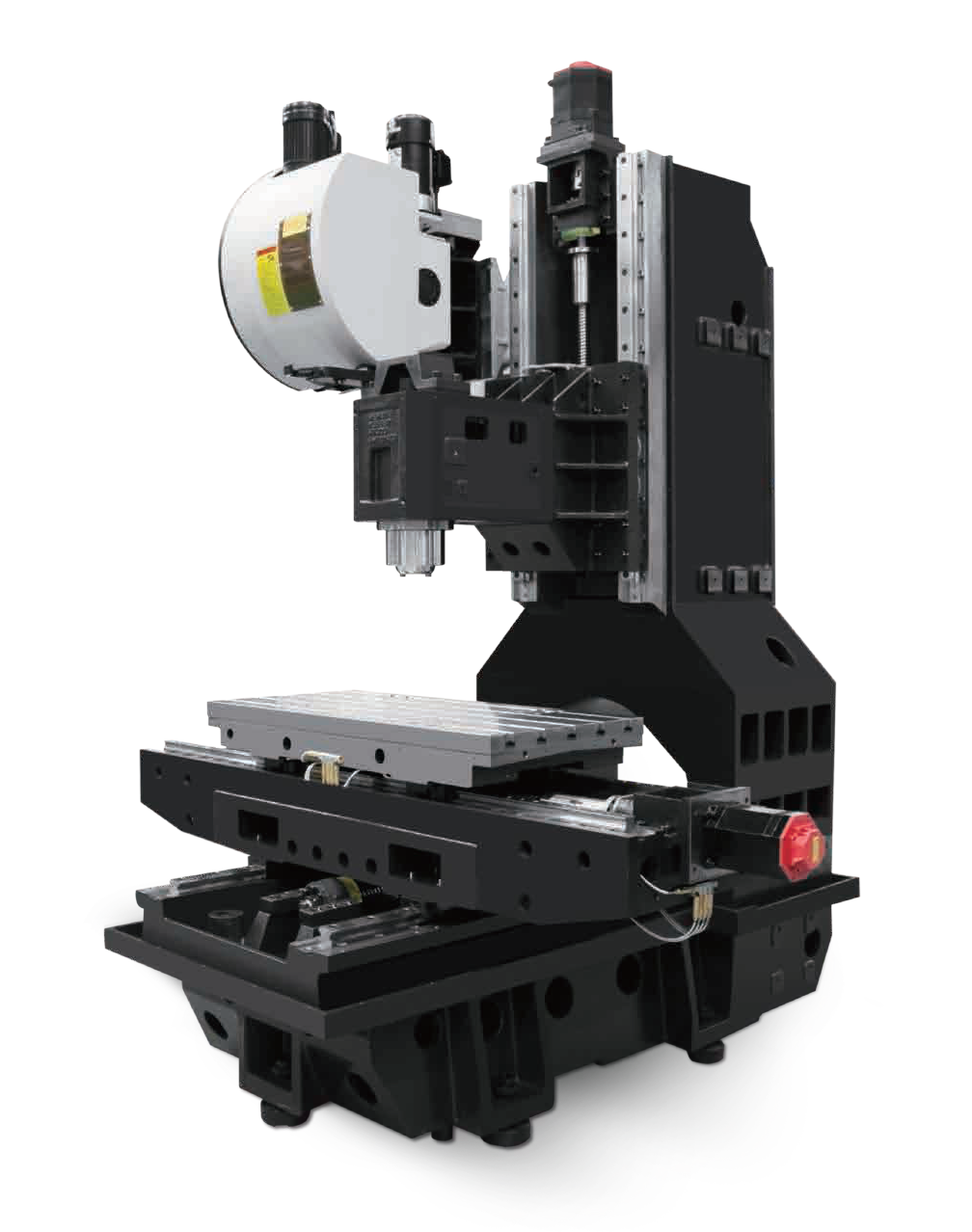

Ontwerp van de gegoten constructie

Met behulp van eindige-elementen-analysetechnieken werden de optimale verstevingsribben bepaald. De openingen in de gietstructuur verminderen niet alleen het gewicht van de structuur (om grotere acceleraties toe te laten) maar dragen ook bij aan verminderde vervormingen en spanningsconcentraties tijdens het gietproces.

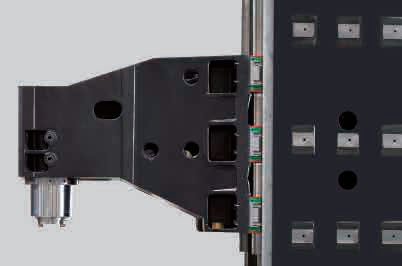

Verzwaarde connectie tussen spindelkop en kolom

NEWAY schenkt extra aandacht aan de verbinding tussen kolom en spindelkop. De grotere modellen beschikken zelfs over lineaire geleidingen met 6 pads om de rigiditeit sterk te verhogen.

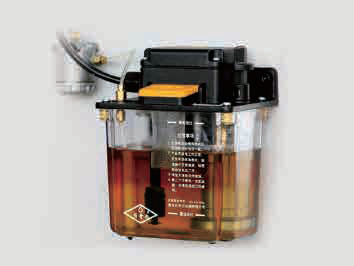

Centrale smering

Een automatische centrale smeringseenheid zorgt voor de smering van de geleidingen en kogelomloopspindels. Het kwantitatief smeersysteem regelt nauwkeurig de hoeveelheid olie die naar deze cruciale onderdelen stroomt. Een waarschuwing bij een laag olieniveau waarschuwt de operator voordat de machine dient te stoppen. Vetsmering is mogelijk in optie.
