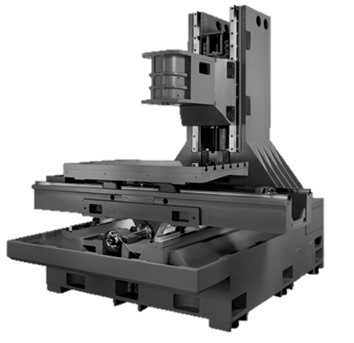

Leadwell V-50L

Het meest populaire model uit de NV serie vanwege de X-as van 1270mm koers.

De Y-as heeft een iets groter bereik dan de overeenkomstige V-52AF uit de VE serie (635mm ipv 600mm).

‍

No items found.

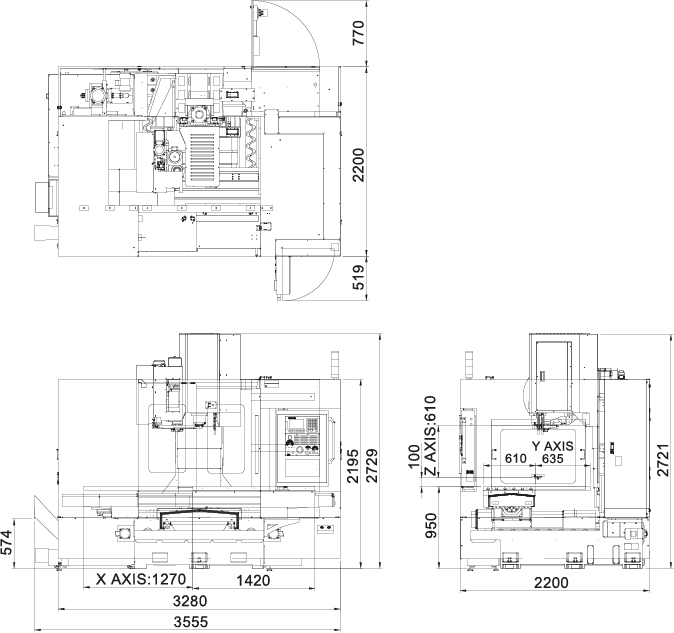

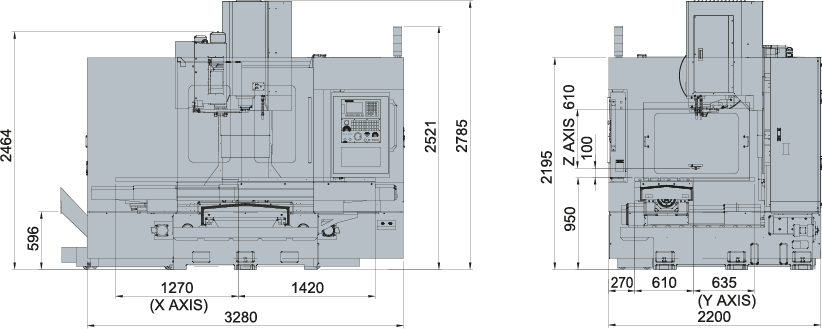

<table class="tabelleadwellkenmerken"> <thead> <tr> <th>Kenmerk</th> <th>V-40iL</th> <th>V-50L</th> <th>V-60S</th> <th>V-60i</th> <th>V-80i</th> </tr> </thead> <tbody> <tr class="titel"> <td>Koers</td> <td colspan="5">mm</td> </tr> <tr> <td>X-as</td> <td>1020</td> <td>1270</td> <td>1520</td> <td>1520</td> <td>2040</td> </tr> <tr> <td>Y-as</td> <td colspan="3">635</td> <td>800</td> <td>1000</td> </tr> <tr> <td>Z-as</td> <td colspan="3">610</td> <td colspan="2">720</td> </tr> <tr class="titel"> <td>Tafel</td> <td colspan="5">mm</td> </tr> <tr> <td>Afstand spil tot tafel</td> <td colspan="3">100 - 710</td> <td colspan="2">120 - 840</td> </tr> <tr> <td>Afstand kolom tot spil</td> <td colspan="3">635</td> <td>829</td> <td>1000</td> </tr> <tr> <td>Werkoppervlak</td> <td>1120x610</td> <td>1420x610</td> <td>1550x610</td> <td>1550x750</td> <td>2100x1000</td> </tr> <tr class="titel"> <td>Spil</td> <td colspan="5"> </td> </tr> <tr> <td>Konus</td> <td colspan="5">BBT40</td> </tr> <tr> <td>Max. toerental</td> <td colspan="5">10000 omw/min</td> </tr> <tr> <td>Lagers</td> <td colspan="5">⌀ 70 mm</td> </tr> <tr class="titel"> <td>Voedingen</td> <td colspan="5">m/min</td> </tr> <tr> <td>Ijlgang X,Y / Z</td> <td>48 / 36</td> <td colspan="2">36 / 36</td> <td colspan="2">30 / 24</td> </tr> <tr> <td>Max. werkvoeding</td> <td colspan="3">20</td> <td colspan="2">10</td> </tr> <tr class="titel"> <td>Gereedschapsmagazijn</td> <td colspan="5"> </td> </tr> <tr> <td># gereedschappen</td> <td colspan="5">24 (optioneel 30)</td> </tr> <tr> <td>Wisseltijd T-T / T-C</td> <td colspan="3">1.8s / 4s</td> <td colspan="2">2s / 5s</td> </tr> <tr class="titel"> <td>Motoren</td> <td colspan="5"> </td> </tr> <tr> <td>Spil (continu/30 min)</td> <td colspan="3">15 / 18.5kW</td> <td colspan="2">11 / 15kW</td> </tr> <tr> <td>Assen X/Y/Z</td> <td colspan="5">4 / 4 / 4 kW</td> </tr> <tr class="titel"> <td>Afmetingen en allerlei</td> <td colspan="5"> </td> </tr> <tr> <td>Aansluitvermogen</td> <td colspan="5">35 kVA</td> </tr> <tr> <td>Grondoppervlak</td> <td>3200x2200</td> <td>3840x2200</td> <td>4130x2200</td> <td>3945x4020</td> <td>5466x4135</td> </tr> <tr> <td>Machinehoogte</td> <td>2721</td> <td colspan="2">2930</td> <td>3350</td> <td>3335</td> </tr> <tr> <td>Machinemassa (kg)</td> <td>6200</td> <td>7000</td> <td>7800</td> <td>10800</td> <td>15100</td> </tr> </tbody> </table>

Leadwell 4e as

4e en 5e as tafel

Een 4e as draaitafel maakt het mogelijk een werkstuk in meerdere vlakken te gaan bewerken in één opspanning. Een draai-kanteltafel (4e + 5e as) maakt 5 vlaksbewerkingen mogelijk. Al onze sturingen ondersteunen minstens "4+1" interpolaties (tot 4 assen simultaan met 1 as gepositioneerd).

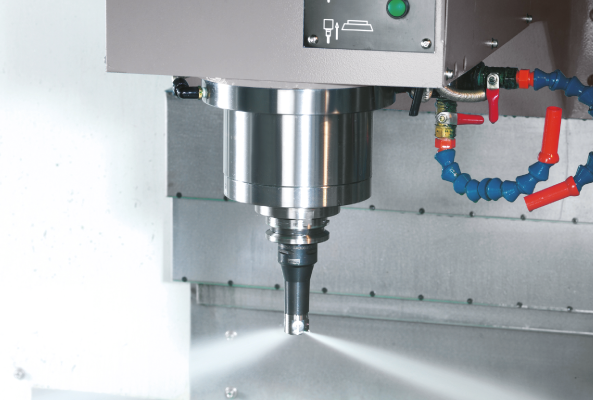

Leadwell CTS

Koeling door de spil

Deze optie voegt een draaiende koppeling toe aan de hoofdas zodat de koeling (koelemulsie of oliemist) via de spil en het gereedschap optimaal aan de snijkant toegevoerd kan worden. Dit verhoogt niet alleen de standtijd maar zorgt ook voor een betere spaanafvoer, vooral bij diepgatboringen en diepe blinde kamers.

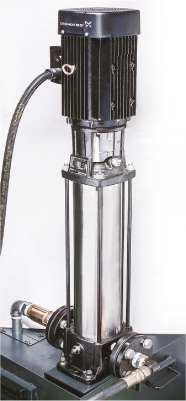

Leadwell hogedrukpomp

20 bar hogedrukpomp

De CTS optie wordt normaal aangevuld met een hogedrukpomp. Bij Leadwell is dit standaard een 20bar pomp zodat diepgatboren en blinde kamers efficiënt verspaand kunnen worden zonder dat de spanen blokkeren. In optie zijn andere drukken (bijv. 70 bar) of systemen (afzonderlijk reservoir, papierfilter, ...) mogelijk.

Leadwell koelring

Koelring rond de spil

De toevoer van de externe koeling kan verbeterd worden door deze optionele koelring: een zestal spuitmonden gemonteerd rondom de spil zorgen voor een consistente toevoer vanuit alle richtingen. Zo wordt de toevoer van externe koeling minder gevoelig bij het bewerken van bijvoorbeeld de zijkanten van hoge werkstukken.

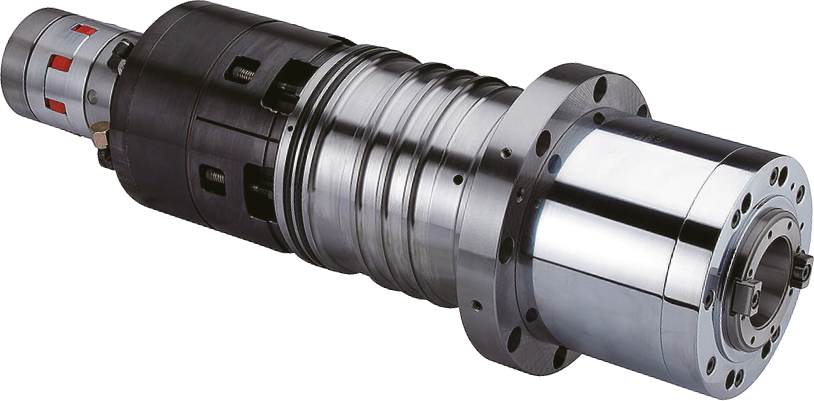

Leadwell DD

Direct-drive spil

Bij toerentallen tot 10.000 omwentelingen/minuut is de spil standaard uitgevoerd met een riemaandrijving. Voor hogere toerentallen wordt het zinvol om over te schakelen op een "direct-drive": de motor staat dan in lijn boven de spilcassette. Dit betekent dat er geen riem meer nodig is, met als resultaat een fluisterstille en trillingsarme werking zelfs bij de hoogste toerentallen.

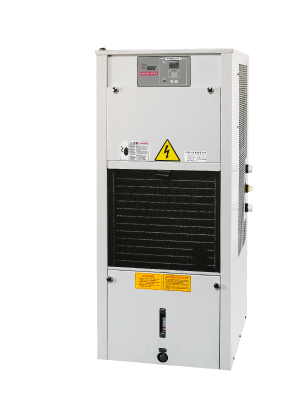

Leadwell spindelkoeler

Actieve koeler van de spil

Vanaf spindels met een maximum toerental van 10.000 omwentelingen/minuut wordt een actieve spindelkoeler aanbevolen. Door de modulerende werking blijft de bedrijfstemperatuur van de spil constanter, wat resulteert in een stabielere maathouding tijdens het verspanen.

Spindel Probe

Taster voor werkstukken

De optie voegt een taster toe om de werkstukken, opgespannen in de machine, op te meten. Wij installeren meestal Renishaw of Blum. Naast de optische versie (werkt via een infraroodverbinding tussen taster en ontvanger) is er ook een radiografische versie (via een soort Bluetooth verbinding) die meer aan belang wint. Deze laatste heeft namelijk geen last van mogelijke obstakels tussen taster en ontvanger, en de ontvanger kan ook gewoon buiten de machineomkasting gemonteerd worden, ver van opspattend koelwater en spanen.

Download :

Brochure Leadwell NV serie (Engelstalig)
