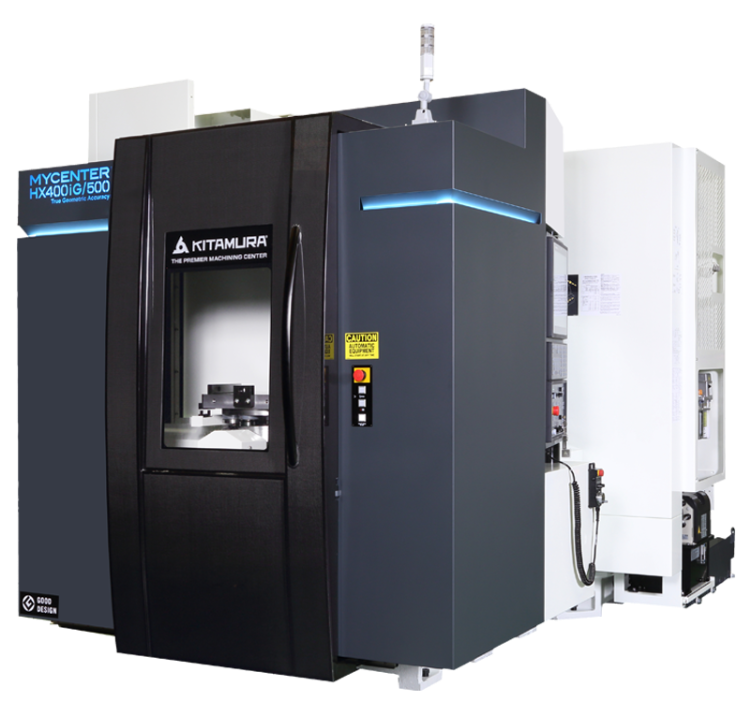

Mycenter-HX400iG/500

Een nieuwe standaard in middelgrote, uiterst nauwkeurige horizontale bewerkingsmachines

De Mycenter-400iG/500 levert ultieme prestaties op het gebied van geavanceerde HMC-technologie. Blokgeleidingen, koeling van de kogelomloopspindels, IAC 1 en terugkoppeling via optische meetlatten op alle assen zorgen voor een ongeëvenaarde nauwkeurigheid en optimale stabiliteit.

Een standaard 2-stations palletwissel in combinatie met een 4e as met snelle rotatie (125 tpm) betekent een snellere doorlooptijd en een hogere productie per palletlading. Verder beschikt de 400iG/500 standaard over:

razendsnelle ijlgangverplaatsingen van 60m/min;
een hogesnelheidsspindel van 15.000 tpm;
een dubbeldeks spaanafvoerband met filtersysteem;
een snelle performante Arumatik-Mi CNC sturing.

Hierdoor is deze ruimtebesparende middelgrote HMC de ideale keuze voor diverse bewerkingstoepassingen. Bovendien is de machine klaar voor automatisering, met de mogelijkheid om modulaire pallet- en gereedschapsmagazijnen on site toe te voegen voor non-stop productie.

Bekijk meer productvideo's en ontdek in de mediabibliotheek van Kitamura hoe hun horizontale bewerkinscentra uw bewerkingsprocessen kunnen verbeteren en een ongekende productiviteit kunnen bereiken!

Arumatik-Mi

Unieke, intuïtieve CNC technologie

De unieke combinatie van geavanceerde, op pictogrammen gebaseerde aanraakbediening en vertrouwde, conventionele besturingstechnologiën maakt de Arumatik-Mi besturing tot de CNC van de toekomst.

De sturing is gebruiksvriendelijk, volledig aanpasbaar en zit boordevol technologie om de gebruikservaring te optimaliseren en te vereenvoudigen. Denk aan swipen, scrollen en het slim gebruik van tabbladen.

Lees meer...

No items found.

<table class="tabelleadwellkenmerken"> <thead> <tr> <th>Kenmerk</th> <th>HX250iG</th> <th>HX300iG/400</th> <th>HX400iG/500</th> <th>HX500iG/630</th> </tr> </thead> <tbody> <tr class="titel"> <td>Tafel</td> <td colspan="4">mm</td> </tr> <tr> <td>Afmeting (□)</td> <td>254</td> <td>305</td> <td>400 (500 opt)</td> <td>500 (630 opt)</td> </tr> <tr> <td>Afstand spil-tafel</td> <td>60-365</td> <td>50-560</td> <td>40-650</td> <td>50-850</td> </tr> <tr> <td>Afstand spil-center tafel</td> <td>60-390</td> <td>60-620</td> <td>100-710</td> <td>140-1070</td> </tr> <tr class="titel"> <td>Koers</td> <td colspan="4">mm</td> </tr> <tr> <td>X-as</td> <td>305</td> <td>460</td> <td>610</td> <td>870</td> </tr> <tr> <td>Y-as</td> <td>305</td> <td>510</td> <td>610</td> <td>800</td> </tr> <tr> <td>Z-as</td> <td>330</td> <td>560</td> <td>610</td> <td>930</td> </tr> <tr class="titel"> <td>Spil</td> <td colspan="4"> </td> </tr> <tr> <td>Konus</td> <td>NST30</td> <td colspan="3">NST40 (HSK-A63 opt)</td> </tr> <tr> <td>Toerental std. (tpm)</td> <td colspan="3">15000</td> <td>20000 (4trap)</td> </tr> <tr> <td>Toerental opt. (tpm)</td> <td colspan="2">30000</td> <td>20000</td> <td>-</td> </tr> <tr> <td>Vermogen (10' / 30' / continu)</td> <td colspan="3">15 / 11 / 7.5 kW</td> <td>22 / 15 kW</td> </tr> <tr class="titel"> <td>Voedingen</td> <td colspan="4"> </td> </tr> <tr> <td>Ijlgang X,Y,Z</td> <td colspan="4">60 m/min</td> </tr> <tr> <td>Ijlgang B</td> <td>300 tpm</td> <td>150 tpm</td> <td>125 tpm</td> <td>120 tpm</td> </tr> <tr class="titel"> <td>Gereedschapsmagazijn</td> <td colspan="4"> </td> </tr> <tr> <td># gereedschappen</td> <td>40</td> <td colspan="3">50 (62, 100, 150, 200, 300 opt)</td> </tr> <tr> <td>Wisseltijd T-T (sec)</td> <td>1,2</td> <td colspan="3">1,3</td> </tr> <tr> <td>Wisseltijd T-C (sec)</td> <td>2,8</td> <td colspan="2">2,5+</td> <td>3,8+</td> </tr> <tr class="titel"> <td>Afmetingen en allerlei</td> <td colspan="4"> </td> </tr> <tr> <td>Aansluitvermogen</td> <td>30 kVA</td> <td>45 kVA</td> <td>50 kVA</td> <td>55 kVA</td> </tr> <tr> <td>Grondoppervlak</td> <td>1818x2948</td> <td>2751x3574</td> <td>3035x4065</td> <td>3585x4957</td> </tr> <tr> <td>Machinehoogte</td> <td>2470</td> <td>2700</td> <td>2739</td> <td>3178</td> </tr> <tr> <td>Machinemassa (kg)</td> <td>4700</td> <td>9200</td> <td>11400</td> <td>15700</td> </tr> </tbody> </table>
