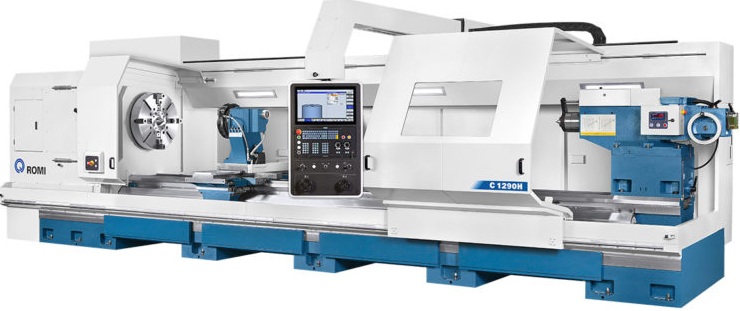

Romi C1100H/C1290H

Beide modellen zijn gebouwd op hetzelfde bed en met dezelfde hoofdas.

Hoofdas

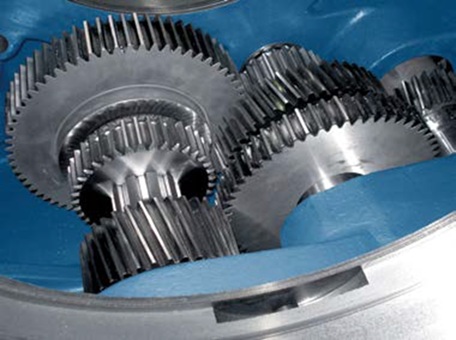

De hoofdas heeft een ASA A2-20" spilneus met een doorlaat van diameter 375mm en wordt aangedreven door een hoofdmotor van 53kW (30 min regime) via een tweetraps schakelkast.

‍

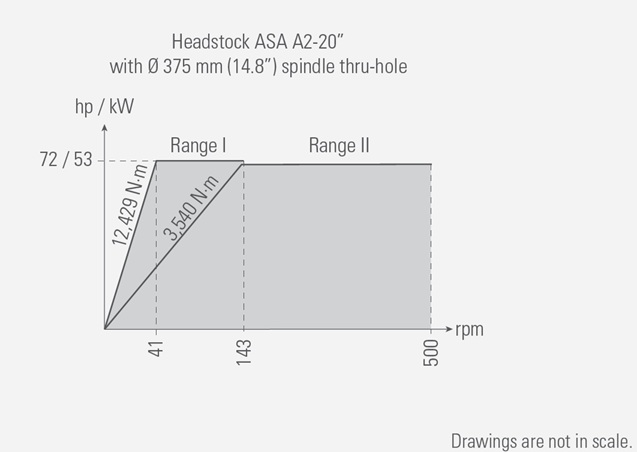

Dit resulteert in volgend vermogen/koppeldiagramma:

‍

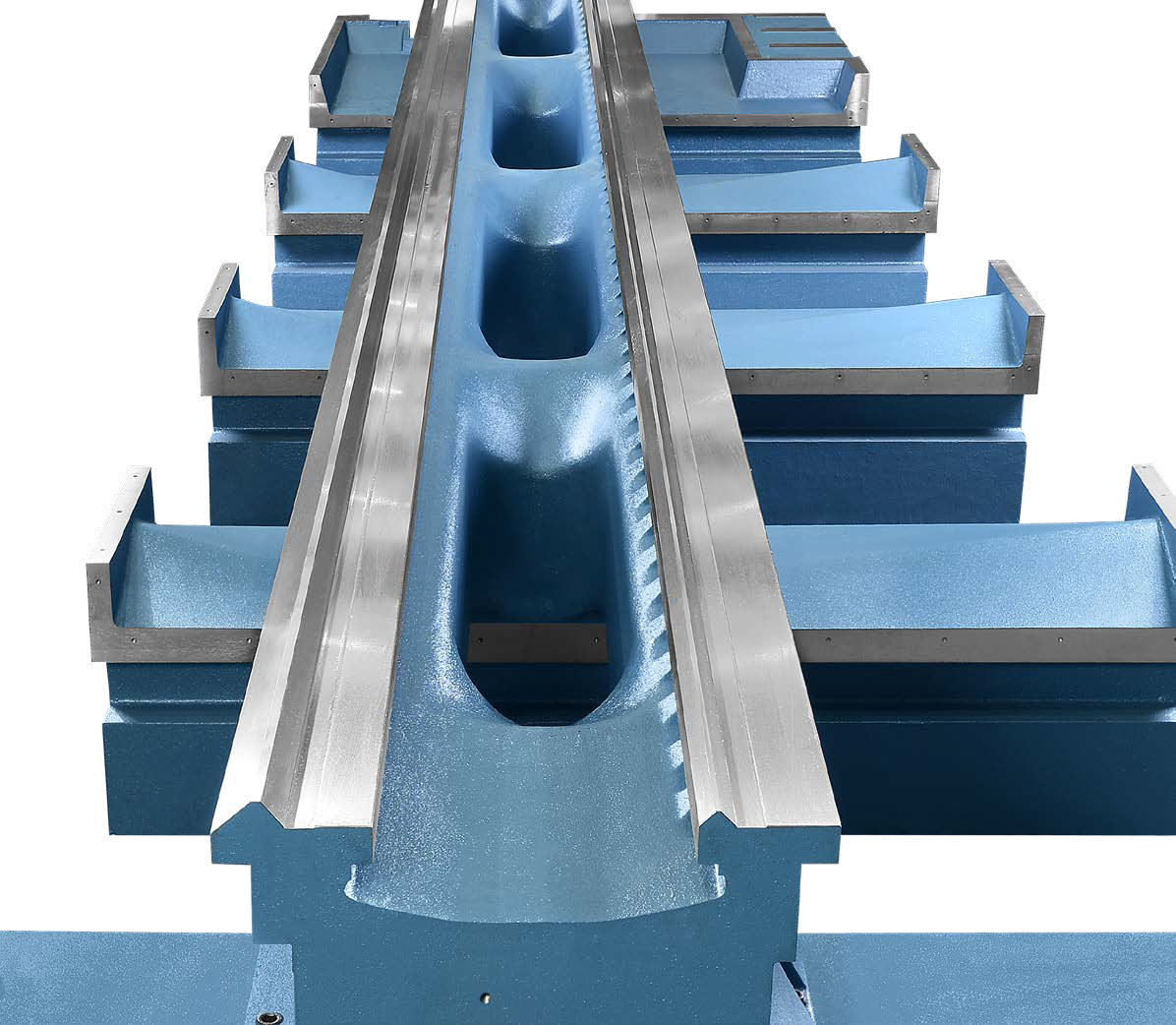

Robuust monoblok bed

Het biedt een hoge stijfheid en absorbeert hoge bewerkingskrachten en trillingen waardoor stabiliteit en nauwkeurigheid gegarandeerd zijn bij vol vermogen.

De geleidingen vormen een zelfstellend systeem dat permanent contact garandeert van de dwarsslede met het bed.

‍

No items found.

<table class="tabelleadwellkenmerken"> <thead> <tr> <th>Kenmerk</th> <th>C1100H</th> <th>C1290H</th> </tr> </thead> <tbody> <tr class="titel"> <td style="width: 100%;" colspan="3">Capaciteiten (mm)</td> </tr> <tr> <td>Centerhoogte</td> <td>560</td> <td>675</td> </tr> <tr> <td>Diameter boven bed</td> <td>1110</td> <td>1330</td> </tr> <tr> <td>Diameter boven dwarsslede</td> <td>720</td> <td>950</td> </tr> <tr> <td>Afstand tussen centers</td> <td> <p>2000, 3500, 5000</p> <p>6500, 8000, 9500</p> </td> <td> <p>3500, 5000</p> </td> </tr> <tr> <td>Bedbreedte</td> <td colspan="2">600</td> </tr> <tr class="titel"> <td colspan="3">Hoofdspil</td> </tr> <tr> <td>Spilneus</td> <td colspan="2">A2-20"</td> </tr> <tr> <td>Doorlaat hoofdas (mm)</td> <td colspan="2">375</td> </tr> <tr> <td>Max. toerental (tpm)</td> <td colspan="2"> <p>I: 1 tot 143</p> <p>II: 1 tot 500</p> </td> </tr> <tr> <td>Vermogen (kW - 30min)</td> <td colspan="2">58</td> </tr> <tr> <td>Max. koppel (Nm)</td> <td colspan="2">13613</td> </tr> <tr class="titel"> <td style="width: 100%;" colspan="3">Koersen (mm)</td> </tr> <tr> <td>Z-as</td> <td>2140 - 9765</td> <td>3665 tot 5190</td> </tr> <tr> <td>X-as</td> <td colspan="2">600</td> </tr> <tr class="titel"> <td style="width: 100%;" colspan="3">Voedingen (m/min)</td> </tr> <tr> <td>Z-as ijlgang</td> <td colspan="2"> <p>8 (tot 3.5m)</p> <p>5 (vanaf 5m)</p> </td> </tr> <tr> <td>X-as ijlgang</td> <td colspan="2">8</td> </tr> <tr class="titel"> <td style="width: 100%;" colspan="3">Losse kop</td> </tr> <tr> <td>Opnameconus</td> <td colspan="2"> </td> </tr> <tr> <td>Koers tegenpunt (mm)</td> <td colspan="2">300</td> </tr> <tr> <td>Diameter tegenpunt (mm)</td> <td colspan="2">200</td> </tr> <tr class="titel"> <td colspan="3">Afmetingen en allerlei</td> </tr> <tr> <td>Aansluitvermogen (kVA)</td> <td colspan="2">60</td> </tr> <tr> <td>Grondoppervlak (m²)</td> <td colspan="2">6,87 x 4,87 (2m versie)</td> </tr> <tr> <td>Machinemassa (kg)</td> <td colspan="2"> <p>18000 (2m versie)</p> <p>+2500 per 1.5m segment</p> </td> </tr> </tbody> </table>

No items found.

Download :

Catalogus ROMI C heavy duty reeks (Eng)
