PDL – Dieptrekpers / productiepers

De PDL is ontwikkeld voor seriematige productie en zwaardere industriële toepassingen.

‍
Kenmerken:

Hoge precisie en herhaalbaarheid
Geschikt voor dieptrekken en vormen van plaatmateriaal
Vaak uitgerust met extra functies zoals drukregeling en automatisering
Robuuste bouw voor continu gebruik

Deze pers wordt veel ingezet in productieomgevingen waar nauwkeurigheid en efficiëntie essentieel zijn.

‍

No items found.

<table style="border-collapse: collapse; width: 96.6667%; height: 39px; border-width: 1px; background-color: #41a62a;" border="1"> <tbody> <tr style="height: 39px;"> <td style="text-align: center;"> <h4><strong><span style="font-size: 14pt; color: #ffffff;">TECHNISCHE KENMERKEN</span></strong></h4> </td> </tr> </tbody> </table> <table style="border-collapse: collapse; width: 96.6654%; height: 637.891px;" border="1"><colgroup><col style="width: 11.4125%;"><col style="width: 21.0265%;"><col style="width: 21.0265%;"><col style="width: 21.5267%;"><col style="width: 8.14561%;"><col style="width: 8.07467%;"><col style="width: 8.78754%;"></colgroup> <tbody> <tr style="height: 95.3125px;"> <td style="text-align: center;"> <h5><strong>TYPE</strong></h5> </td> <td style="text-align: center;"> <h5><strong>KRACHT</strong></h5> </td> <td style="text-align: center;"> <h5><strong>V-BLOK</strong></h5> </td> <td style="text-align: center;"> <h5><strong>BREEDTE (D)</strong></h5> </td> <td style="text-align: center;"> <h5><strong>WERKSNELHEID (mm/sec)</strong></h5> </td> <td style="text-align: center;"> <h5><strong>KW</strong></h5> </td> <td style="text-align: center;"> <h5><strong>KG</strong></h5> </td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 40A</td> <td style="text-align: center;">400 kN</td> <td style="text-align: center;">4 Ve's  L= 835 mm</td> <td style="text-align: center;">900 mm</td> <td style="text-align: center;">9</td> <td style="text-align: center;">4</td> <td style="text-align: center;">1200</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 70A</td> <td style="text-align: center;">700 kN</td> <td style="text-align: center;">4 Ve's  L= 835 mm</td> <td style="text-align: center;">900 mm</td> <td style="text-align: center;">5</td> <td style="text-align: center;">4</td> <td style="text-align: center;">1300</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 100A</td> <td style="text-align: center;">1000 kN</td> <td style="text-align: center;">4 Ve's  L= 835 mm</td> <td style="text-align: center;">1050 mm</td> <td style="text-align: center;">4</td> <td style="text-align: center;">4</td> <td style="text-align: center;">1900</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 100BA</td> <td style="text-align: center;">1000 kN</td> <td style="text-align: center;">4 Ve's  L= 1000 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">4</td> <td style="text-align: center;">4</td> <td style="text-align: center;">2600</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 100CA</td> <td style="text-align: center;">1000 kN</td> <td style="text-align: center;">1 Ve  L= 1500 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">4</td> <td style="text-align: center;">4</td> <td style="text-align: center;">2700</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 150A</td> <td style="text-align: center;">1500 kN</td> <td style="text-align: center;">1 Ve  L= 1000 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">3</td> <td style="text-align: center;">4</td> <td style="text-align: center;">4300</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 150CA</td> <td style="text-align: center;">1500 kN</td> <td style="text-align: center;">1 Ve  L= 1500 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">3</td> <td style="text-align: center;">4</td> <td style="text-align: center;">4500</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 200A</td> <td style="text-align: center;">2000 kN</td> <td style="text-align: center;">1 Ve  L= 1000 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">3</td> <td style="text-align: center;">7.5</td> <td style="text-align: center;">5900</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 200CA</td> <td style="text-align: center;">2000 kN</td> <td style="text-align: center;">1 Ve  L= 1500 mm</td> <td style="text-align: center;">1550 mm</td> <td style="text-align: center;">3</td> <td style="text-align: center;">7.5</td> <td style="text-align: center;">6300</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 300DA</td> <td style="text-align: center;">3000 kN</td> <td style="text-align: center;">1 Ve  L= 1500 mm</td> <td style="text-align: center;">2000 mm</td> <td style="text-align: center;">2</td> <td style="text-align: center;">7.5</td> <td style="text-align: center;">10300</td> </tr> <tr style="height: 36.1719px;"> <td style="text-align: center;">PDL 400DA</td> <td style="text-align: center;">4000 kN</td> <td style="text-align: center;">1 Ve  L= 1500 mm</td> <td style="text-align: center;">2000 mm</td> <td style="text-align: center;">2</td> <td style="text-align: center;">7.5</td> <td style="text-align: center;">12000</td> </tr> </tbody> </table> <p> </p>

Digitale besturing

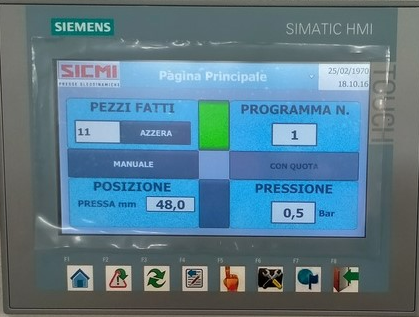

Digitale besturing met Siemens touchscreen

Optioneel kan het Siemens KTP 700 Basic-touchscreen worden geïnstalleerd, waarmee cilinderbeweging, druk, werkprogramma’s en hydraulische accessoires nauwkeurig kunnen worden ingesteld en gemonitord, zowel handmatig als automatisch

Verstelbare steunplaat

Optioneel kunnen PDL- en PSL-persmodellen worden uitgerust met verstelbare plaatsteunen, waarmee de hoogte, zijdelingse positie en aanslag van de te buigen plaat tot op de millimeter nauwkeurig kunnen worden aangepast

Stuksteller

De stuktelautomaat registreert elke perscyclus en toont het aantal geproduceerde onderdelen op een digitaal display voor efficiënte productiecontrole

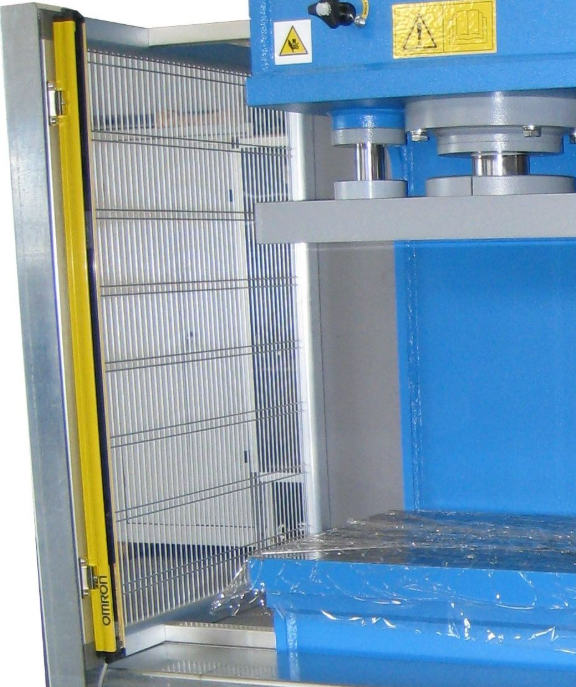

Lichtschermen

Fotocellen vormen een infrarode veiligheidsbarrière die het persproces onmiddellijk stopt bij obstakels, waardoor een veilige werkruimte ontstaat en de pers met één knop of pedaal kan worden bediend

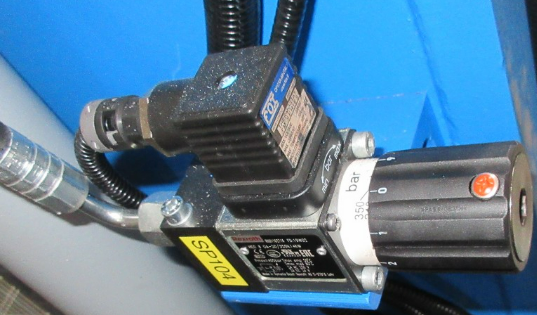

Drukschakelaar

De drukschakelaar bewaakt en regelt de hydraulische druk, optimaliseert de perswerking en kan bij automatische modellen of met het Siemens-touchscreen digitaal worden ingesteld

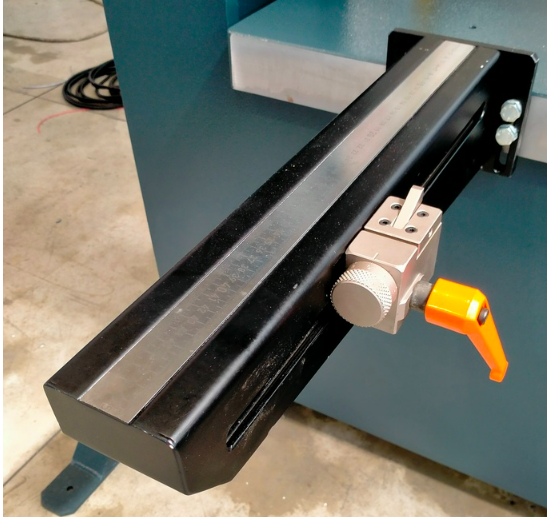

Micrometisch verstelbare steunplaat

Optioneel kunnen PDL- en PSL-persmodellen worden uitgerust met micrometrisch verstelbare voorste plaatsteunen, die hoogte, zijdelingse positie en aanslag nauwkeurig afstellen voor maximale vouwprecisie

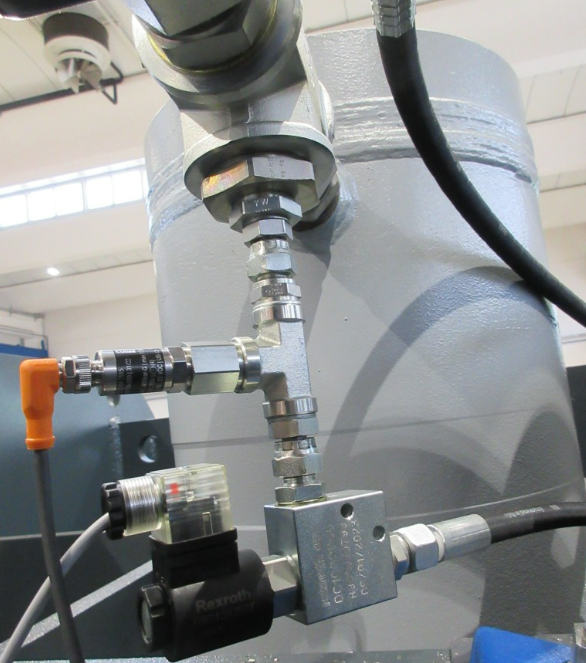

Ontluchtingsklep

De ontlastklep voert opgebouwde hydraulische druk veilig af, voorkomt overbelasting en zorgt voor gecontroleerde bewegingen van de cilinder, wat het hydraulische circuit beschermt, vooral bij hoge druk

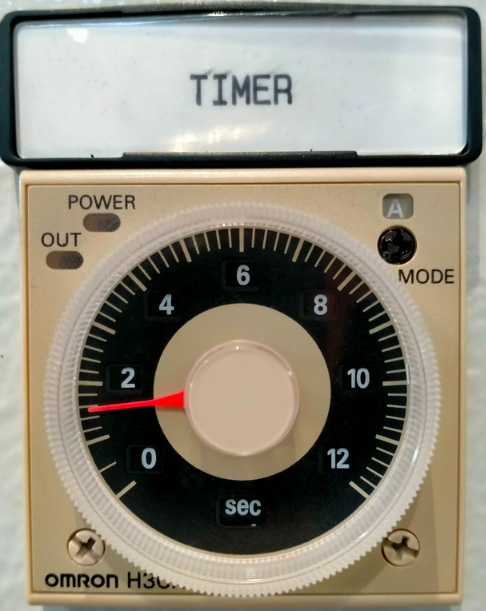

Timer

De timer stelt de sluitingstijd van de pers in, handmatig of digitaal, en kan op verzoek het drukniveau gedurende de hele cyclus constant houden

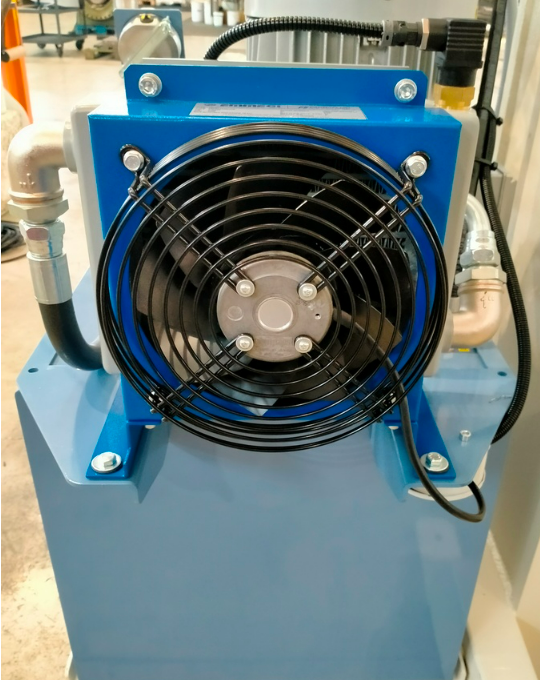

Lucht/olie-warmtewisselaar

De lucht/olie-warmtewisselaar koelt het hydraulische circuit, voorkomt oververhitting en onderhoudt een constante olietemperatuur, ideaal voor lange of continue productiecycli

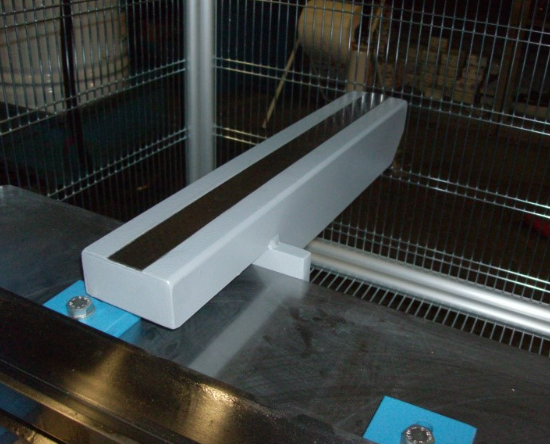

Achterste steunen

Achterste steunen ondersteunen de te buigen plaat en zijn in hoogte en zijdelings verstelbaar, voorzien van een millimeterschaal voor nauwkeurige positionering

Download :

Folder - PDL
